定電流電源の電流周期変化入力例

概要

定電流電源の周期的な電流変化をテーブル入力する場合の例を示します。

解説

モデルは、"電源入力方法"(EMSolution r9.8.2の改良点)で用いたものを使用します。Fig.1の電流変化を入力した場合、Fig.2のような電圧変化が出力されます。今の場合、渦電流を含めていませんので、電圧も周期的なものとなります。

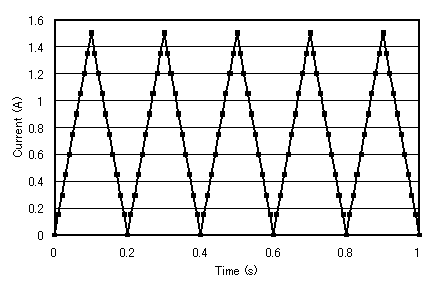

Fig.1 入力電流変化

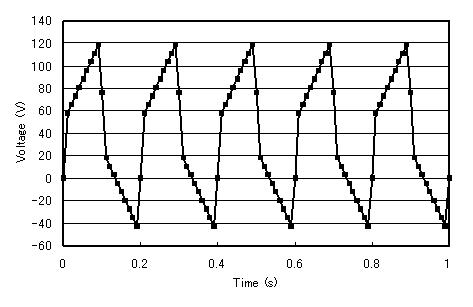

Fig.2 出力電圧変化
