電磁場解析受託+開発・カスタマイズ

電磁場解析のスペシャリストとして御社の設計課題検証を徹底支援!

ソルバー改造も含め、
設計課題の明確化からサポートします!

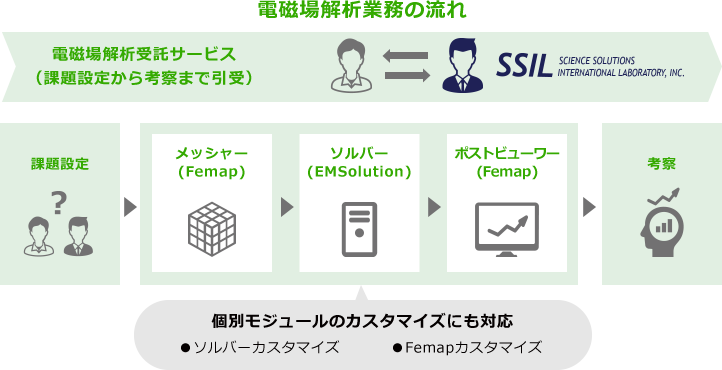

電磁気応用機器の開発・設計に際し、電磁場解析を利用するニーズが高まっています。しかし、電磁場特有の条件設定を適切に行うには、課題の分析力に加えて解析手法に関する知識と経験を必要とする箇所が少なからずあります。当社はお客様の課題解決パートナーとして、前例のないテーマについても「基本課題の明確化」から「得られた結果の考察」までお客様と共に考える会社です。

img_cont_analysis01

お客様の課題を解決する3つの特徴

img_analysis_point01

他社では困難な解析の課題を解決

当社は、電磁場解析の黎明期からソルバー開発にかかわってきた実績から、大規模、高精度、高速化、特殊な問題など、他社では困難な解析課題の相談を受けてきました。それに対応し続けてきた経験豊富な技術者が、お客様と共に解析仕様を考え、多くの独自機能を備えた電磁場解析ソフトEMSolutionを駆使し、課題を解決します。

img_analysis_point02

故障解析等、短納期での解析に対応

故障解析では、実機に近い三次元モデルの解析を短納期で実施することが求められます。EMSolutionの高速性と解析技術者による適切なモデル化など、総合力が求められる、当社の得意分野です。

img_analysis_point03

開発・カスタマイズが可能

電磁場解析ソフトウェアEMSolutionは、100%自社開発のソルバーです。このため、お客様の特殊な解析ニーズにも、ソルバーの新規開発や改造も含め対応いたします。また、他社メッシャー/ビューワーとの連携、さらに設計ツールへの拡張などにも柔軟に対応いたします。

ケーススタディ

大規模な三次元モデル解析が可能です

「EMSolution」は、当社で開発を行う電磁場解析のためのソフトウェアです。辺要素法、ICCG法、節点力法やスライド法等の先進解析技術を独自に開発導入し、大規模かつ高精度の解析を実用的なものとしてきました。静磁場解析、渦電流を含む交流定常磁場解析/過渡磁場解析、電気回路との強連成、すべり運動、メッシュ変形運動、ソルバー収束オプション、ヒステリシス特性考慮など多様なモジュールを必要に応じて組み合わせることができ、並列計算による高速化も可能。さまざまな解析ニーズの受託に対応しています。

  • img_analysis_case01
    誘導機の高速解析

    ギャップ部をリメッシュすることなくスライド回転させ、収束オプションも活用して二次元あるいは三次元モデルで高速計算します。スキューした不整メッシュでの解析も可能です。

  • img_analysis_case02
    永久磁石同期モータ(PMSM)の過渡応答解析

    始動時や突発的な短絡が発生したときの過渡応答EMSolution内部の電気回路や運動方程式との連成、あるいは外部シミュレータとの連成によって解析できます。また、永久磁石同期モータをビヘイビアモデル化して制御シミュレータで解析、評価することも可能です。

  • img_analysis_case03
    変圧器容器に
    発生する損失解析

    大規模・高速解析のメリットを生かし、大型の変圧器の構造部材も含めてモデル化し、漏れ磁束による発熱現象を定量的に評価できます。

  • img_analysis_case04
    リッツ線の交流抵抗計算

    リッツ線に交流を印加したときの解析を行い交流抵抗を計算できます。応用機器の交流抵抗,銅損計算についてもご相談ください。

  • img_analysis_case05
    電磁アクチュエータの
    運動連成解析

    電磁アクチュエータを電気回路および運動方程式と連成して解析できます。渦電流による応答遅れや磁性材のヒステリシス効果を考慮することも可能です。

  • img_analysis_case06
    低周波帯における
    人体の誘導電流解析

    商用周波数に代表される低周波帯の変動磁界による人体の誘導電界を高速に計算できます。

活用対象例

  • 永久磁石モータ
  • オルタネータ
  • 変圧器
  • 磁気センサ
  • リニアモータ
  • 電磁式リターダ
  • 誘導加熱装置
  • ソレノイドバルブ
  • SRモータ
  • アクチュエータ
  • MRI装置
  • 超電導機器
  • アキシャルギャップモータ
  • プランジャー
  • 核融合装置
  • 渦電流探傷
  • 誘導電動機
  • 磁気軸受
  • 磁気ヘッド
  • 磁気シールド
  • 発電機
  • スピーカー
  • 開閉器
  • リアクトル

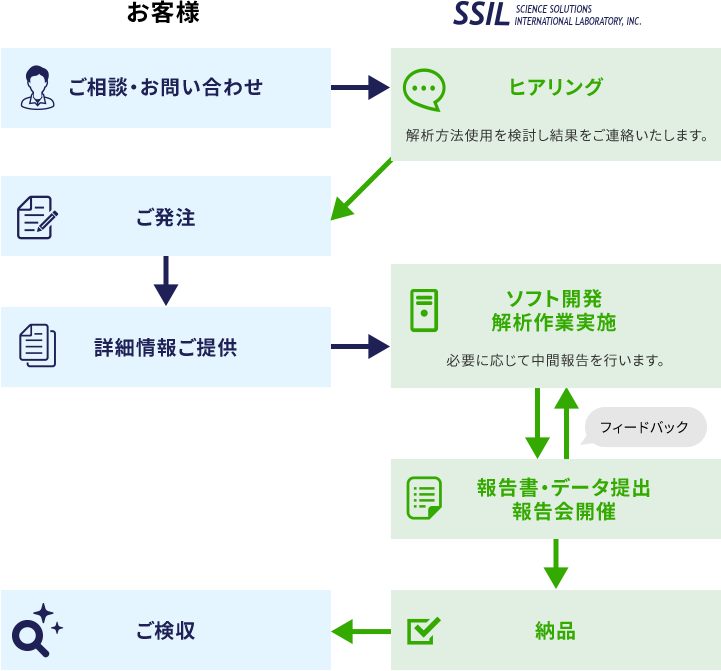

電磁場解析受託の手順

img_cont_analysis02
